Apa Itu Cetakan Pengecoran Tekanan Diferensial Hub Roda dan Bagaimana Cara Kerjanya?

Dalam dunia manufaktur otomotif yang terus berkembang, rekayasa presisi dan efisiensi biaya sangatlah penting. Salah satu komponen terpenting dalam suspensi dan perakitan roda kendaraan adalah hub roda . Hub roda berfungsi sebagai titik penghubung antara roda dan kendaraan, memungkinkan kelancaran putaran dan perpindahan beban. Oleh karena itu, desain dan pembuatannya harus memenuhi standar kinerja dan keselamatan yang ketat. Untuk mencapai hal ini, teknik manufaktur modern seperti pengecoran tekanan diferensial telah merevolusi cara pembuatan hub roda.

Apa itu Pengecoran Tekanan Diferensial?

Sebelum mendalami secara spesifik cetakan pengecoran tekanan diferensial hub roda, penting untuk memahami apa itu pengecoran tekanan diferensial (DPC) adalah.

Penjelasan Pengecoran Tekanan Diferensial

Pengecoran tekanan diferensial adalah teknik khusus yang digunakan untuk menuang logam dengan presisi tinggi dan sifat mekanik yang sangat baik. Dalam proses ini, logam cair dipaksa masuk ke dalam cetakan menggunakan tekanan. Pembeda utama metode ini adalah bahwa metode ini melibatkan perbedaan tekanan—yang pada dasarnya merupakan perbedaan tekanan antara rongga cetakan dan lingkungan sekitarnya.

Dalam metode pengecoran gravitasi tradisional, logam cair dituangkan ke dalam cetakan, mengandalkan gravitasi untuk mengisi rongga cetakan. Sebaliknya, pengecoran tekanan diferensial menggunakan tekanan udara terkontrol (baik positif atau negatif) untuk meningkatkan aliran logam cair, memastikan pengisian cetakan lengkap dan mengurangi kemungkinan cacat seperti kantong udara, rongga, dan penyusutan.

Cara Kerja Pengecoran Tekanan Diferensial

Proses pengecoran tekanan diferensial bekerja sebagai berikut:

Persiapan Cetakan : Cetakan ditempatkan di dalam ruang bertekanan, yang disegel untuk mencegah kebocoran udara.
Injeksi Logam Cair : Logam cair disuntikkan ke dalam cetakan di bawah tekanan, yang memastikan bahwa bagian cetakan yang paling rumit sekalipun terisi secara merata dan tanpa celah.
Solidifikasi Di Bawah Tekanan : Saat logam mendingin dan mengeras, tekanan di dalam cetakan membantu menjaga keseragaman aliran logam, mencegah cacat selama proses pendinginan.
Penghapusan Jamur : Setelah logam mengeras, cetakan dibuka, dan bagian cor dikeluarkan. Tekanan diferensial memastikan bahwa bagian tersebut kokoh dan berkualitas tinggi.

Manfaat utama pengecoran tekanan diferensial adalah kemampuannya untuk membuat komponen dengan akurasi dimensi tinggi, lebih sedikit cacat, dan meningkatkan sifat mekanik. Keunggulan ini membuatnya sangat cocok untuk pembuatan komponen kompleks seperti hub roda.

Apa Itu Cetakan Pengecoran Tekanan Diferensial Hub Roda?

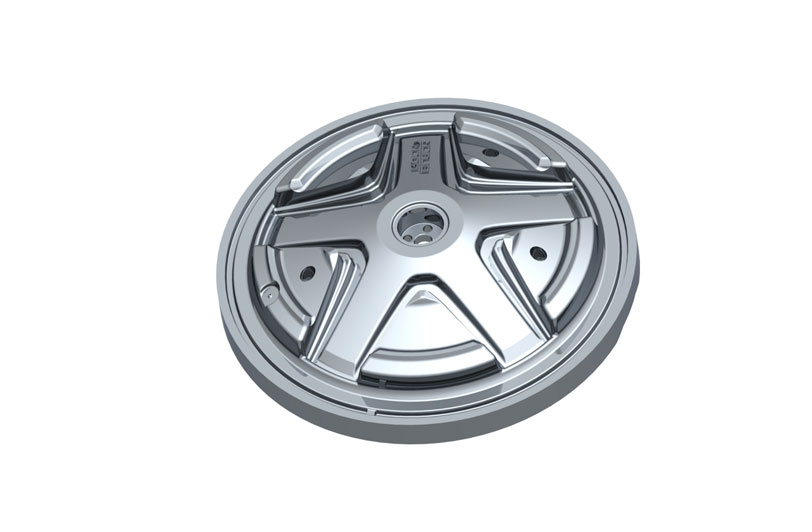

A hub roda differential pressure casting mold adalah cetakan yang dirancang khusus yang digunakan untuk proses pengecoran tekanan diferensial untuk membuat hub roda. Hub roda merupakan komponen integral pada kendaraan, yang menyediakan antarmuka antara roda dan poros. Karena hub roda harus tahan terhadap tekanan mekanis yang signifikan, seperti yang disebabkan oleh pengereman, belokan, dan akselerasi, maka hub roda harus dibuat dari bahan berkekuatan tinggi dengan geometri yang presisi.

Desain dan Fitur Cetakan Hub Roda

Cetakan yang digunakan dalam pengecoran tekanan diferensial untuk hub roda dirancang dengan perhatian cermat terhadap detail. Itu terbuat dari bahan berkekuatan tinggi yang dapat menahan suhu tinggi logam cair dan tekanan yang terlibat dalam proses pengecoran. Desain cetakan biasanya mencerminkan bentuk akhir dan ukuran hub roda, termasuk lubang baut, permukaan rumit, dan antarmuka bantalan tengah.

Beberapa fitur desain penting dari cetakan pengecoran tekanan diferensial hub roda meliputi:

Ruang Tekanan : Cetakan ditempatkan di ruang bertekanan yang dapat menghasilkan perbedaan tekanan yang diperlukan untuk memaksa logam cair masuk ke dalam cetakan.
Sistem Ventilasi : Sistem ventilasi yang dirancang dengan cermat memastikan bahwa gas dan udara dikeluarkan dari rongga cetakan selama proses pengisian, sehingga mencegah cacat.
Saluran Pendingin : Cetakan akan memiliki saluran pendingin tertanam yang mengatur proses pendinginan logam, yang sangat penting untuk menghindari cacat seperti retak atau melengkung.
Mekanisme Ejeksi : Setelah hub roda mendingin dan mengeras, mekanisme ejeksi digunakan untuk mengeluarkan bagian dari cetakan tanpa merusaknya.

Cetakannya juga dirancang dengan presisi tinggi, karena hub roda seringkali memiliki toleransi ketat yang harus dijaga agar bagian-bagiannya dapat berfungsi dengan baik dalam sistem suspensi kendaraan.

Bagaimana Cara Kerja Cetakan Pengecoran Tekanan Diferensial Hub Roda?

Pengoperasian a hub roda differential pressure casting mold mengikuti serangkaian langkah yang dikontrol dengan cermat. Langkah-langkah ini penting untuk memastikan bahwa hub roda akhir memiliki kekuatan, daya tahan, dan akurasi dimensi yang diperlukan untuk penerapannya pada kendaraan. Mari kita lihat lebih dalam bagaimana proses ini terjadi.

1. Persiapan Cetakan

Sebelum proses pengecoran dimulai, cetakan harus dipersiapkan dengan baik. Hal ini meliputi pembersihan dan pemeriksaan cetakan untuk memastikan tidak ada cacat yang dapat mengganggu proses pengecoran. Selain itu, cetakan dilapisi dengan bahan pelepas, yang membantu menghilangkan bagian cor setelah dingin. Lapisan ini juga mencegah logam cair menempel pada permukaan cetakan, sehingga mengurangi kemungkinan cacat.

Cetakan kemudian ditempatkan di dalam ruang tekanan , yang tertutup rapat. Langkah ini penting untuk menciptakan perbedaan tekanan yang akan mendorong logam cair ke dalam rongga cetakan.

2. Injeksi Logam Cair

Setelah cetakan diamankan di ruang tekanan, logam cair (biasanya paduan seperti aluminium, magnesium, atau logam berkekuatan tinggi lainnya) disuntikkan ke dalam rongga cetakan. Dalam proses pengecoran tekanan diferensial, logam cair didorong ke dalam cetakan menggunakan tekanan udara yang terkontrol. Ini tekanan diferensial dikelola dengan hati-hati untuk memastikan bahwa logam cair mengalir secara merata dan mengisi seluruh bagian cetakan, termasuk dinding tipis dan geometri kompleks seperti lubang atau alur baut.

Tekanan memaksa logam untuk mengisi cetakan secara lengkap dan seragam. Ini adalah langkah penting, karena pengisian cetakan yang tidak lengkap dapat menyebabkan cacat seperti lubang atau titik lemah pada produk akhir. Tekanan yang terkendali memastikan bahwa masalah ini dapat diminimalkan.

3. Solidifikasi Di Bawah Tekanan

Setelah logam cair disuntikkan ke dalam cetakan, logam tersebut mulai mendingin dan mengeras. Itu tekanan diferensial dipertahankan selama pemadatan membantu memastikan bahwa logam mendingin secara merata, mencegah pembentukan cacat seperti retak atau melengkung. Tekanan juga menjaga logam tetap menempel erat ke dalam rongga cetakan, memastikan produk akhir yang padat dan padat.

Proses pendinginan dikelola melalui saluran pendingin tertanam dalam cetakan. Saluran ini mensirkulasikan cairan pendingin untuk mengontrol laju pembekuan logam cair. Pendinginan yang tepat sangat penting untuk menghindari tekanan internal atau pemadatan yang tidak merata, yang dapat membahayakan kekuatan dan integritas hub roda.

4. Pembukaan Cetakan dan Penghapusan Bagian

Setelah hub roda mengeras, cetakan dibuka dengan hati-hati, dan cetakannya dilepas. Tergantung pada desain cetakan, an sistem ejeksi dapat digunakan untuk mendorong hub roda yang mengeras keluar dari cetakan tanpa menyebabkan kerusakan. Itu tekanan diferensial diterapkan selama pengecoran memastikan hub roda keluar dengan akurasi dimensi tinggi, sehingga memerlukan penyelesaian pasca pengecoran minimal.

Pada tahap ini, hub roda mungkin menjalani langkah tambahan seperti pembersihan, deburring, atau perawatan permukaan untuk memastikannya memenuhi spesifikasi yang disyaratkan.

5. Inspeksi dan Pengujian Akhir

Setelah pengecoran dikeluarkan dari cetakan, hub roda menjalani pemeriksaan dan pengujian menyeluruh. Ini mungkin termasuk inspeksi visual untuk cacat permukaan, pemeriksaan dimensi menggunakan mesin pengukur koordinat (CMM), dan pengujian kekuatan. Untuk komponen penting seperti hub roda, metode pengujian non-destruktif (NDT), seperti pengujian ultrasonik atau pemeriksaan sinar-X, juga dapat digunakan untuk memeriksa kerusakan internal.

Manfaat Menggunakan Cetakan Pengecoran Tekanan Diferensial Hub Roda

Penggunaan pengecoran tekanan diferensial cetakan menawarkan banyak keuntungan saat membuat hub roda. Berikut adalah beberapa manfaat utama:

Keuntungan	Penjelasan
Presisi Tinggi dan Akurasi Dimensi	Aliran logam yang digerakkan oleh tekanan memastikan bahwa geometri kompleks sekalipun dicetak dengan presisi tinggi, sehingga mengurangi kebutuhan pasca-pemrosesan.
Mengurangi Cacat	Pengisian cetakan yang merata mengurangi cacat seperti kantong udara, rongga, dan penyusutan, sehingga menghasilkan hub roda yang lebih kuat dan andal.
Sifat Mekanik Lebih Baik	Proses pemadatan yang terkontrol menghasilkan hub roda dengan kekuatan tarik, ketahanan lelah, dan daya tahan yang unggul secara keseluruhan.
Peningkatan Kecepatan Produksi	Aliran yang digerakkan oleh tekanan mempercepat proses pengisian, mengurangi waktu siklus dibandingkan dengan metode pengecoran tradisional.
Hemat Biaya	Dengan meminimalkan limbah dan cacat material, pengecoran tekanan diferensial menawarkan proses manufaktur yang lebih efisien dan hemat biaya.

Aplikasi Cetakan Pengecoran Tekanan Diferensial Hub Roda

Hub roda yang diproduksi menggunakan cetakan pengecoran tekanan diferensial digunakan dalam berbagai aplikasi, termasuk:

Kendaraan Penumpang : Hub roda yang ringan dan tahan lama untuk penggunaan sehari-hari di mobil, SUV, dan crossover.
Kendaraan Komersial : Hub roda tugas berat untuk truk, bus, dan kendaraan komersial lainnya yang memerlukan peningkatan kekuatan dan kinerja.
Kendaraan Balap dan Performa : Hub roda yang ringan dan berkekuatan tinggi untuk mobil sport, kendaraan balap, dan aplikasi performa tinggi.
Kendaraan Listrik (EV) : Hub roda khusus untuk kendaraan listrik, yang memerlukan komponen lebih ringan tanpa mengorbankan kekuatan atau daya tahan.
